KONTAKTRON S-4 SATEL

Kontaktron z obwodem antysabotażowym S-4

• EAN: 5905033335134
• SKU: SHSTUDS00000044
• Kod dostawcy: S-4
• Jednostka: szt.
• Czujnik: Otwarcia
• Kolor: Biały

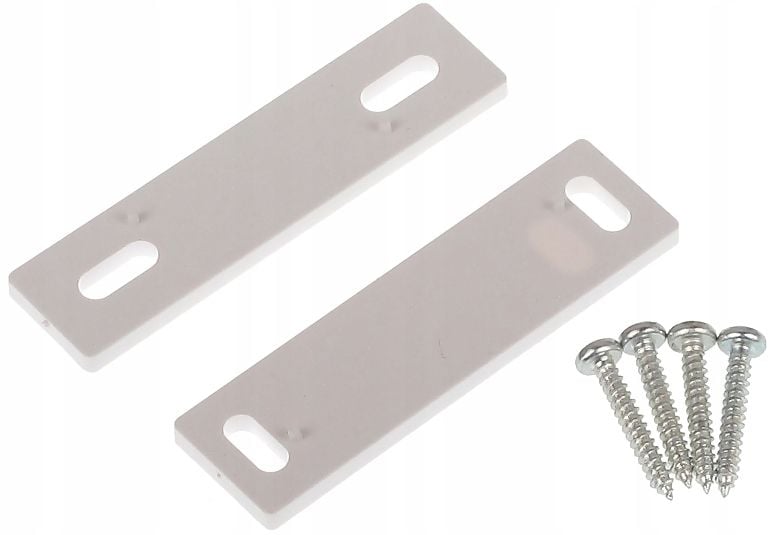

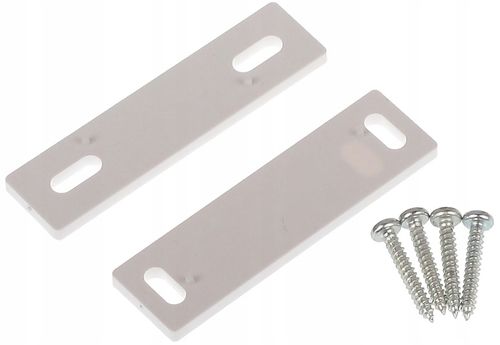

• Wymiary: Wymiary obudowy: 58,5 x 16,5 x 15,2 mm Wymiary podkładki dystansowej pod kontaktron: 58,5 x 16,5 x 3,3 mm Wymiary obudowy magnesu: 58,5 x 14,7 x 8,3 mm Wymiary podkładki dystansowej pod magnes: 58,5 x 14,7 x 3 mm
• Waga: 24 g
• Pozostałe parametry: Maksymalne napięcie przełączalne kontaktronu: 20 V Maksymalny prąd przełączalny: 0,02 A Wymiary obudowy: 58,5 x 16,5 x 15,2 mm Zakres temperatur pracy: -30+55 °C Maksymalna wilgotność: 93(+/-)3% Oporność przejściowa: 0,15 Ohm Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA: 360 000 Materiał stykowy: Ru (Ruten) Odległość zamknięcia styków kontaktronu: 18 mm Odległość otwarcia styków kontaktronu: 28 mm

Kontaktron z obwodem antysabotażowym S-4

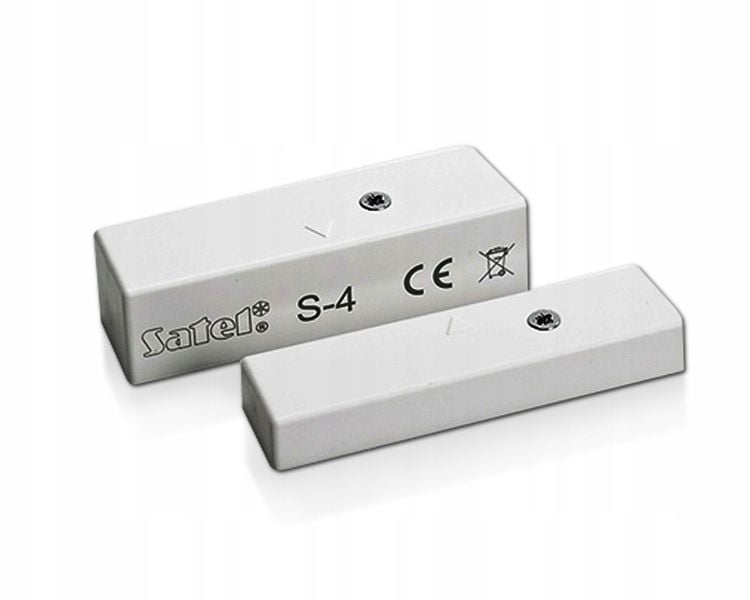

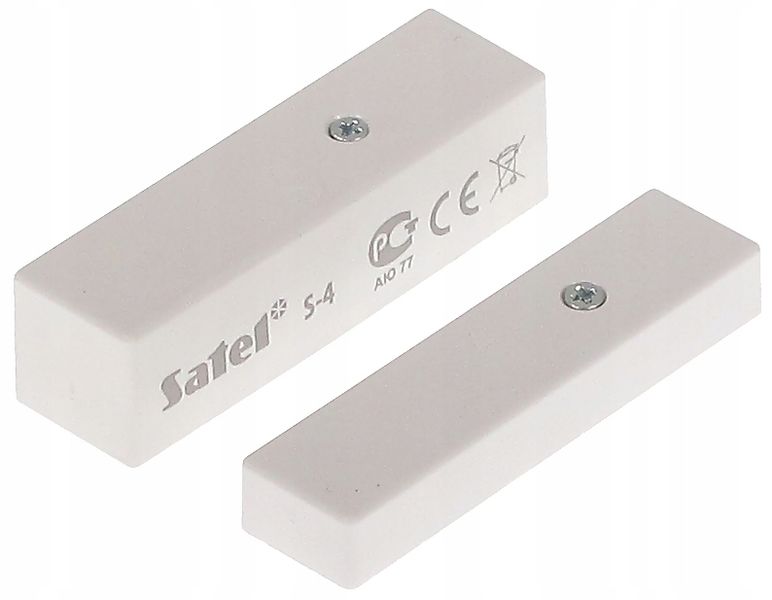

Czujki magnetyczne są jednymi z podstawowych urządzeń ochrony obwodowej. Służą do zabezpieczania drzwi, okien itp., reagując na ich otwarcie. Czujka S-4 przeznaczona jest do montażu powierzchniowego poprzez przykręcenie np. na ramie okiennej czy futrynie. S-4 składa się z dwóch części, umieszczonych w estetycznych obudowach: czujnika kontaktronowego (magnetycznego) oraz magnesu. Oddalenie jednej części od drugiej powoduje rozwarcie obwodu czujnika, co sygnalizowane jest jako naruszenie. Czujka wyposażona została w styk sabotażowy oraz dodatkowy zacisk M ułatwiający montaż rezystora końca linii EOL.

S-4 jest przystosowana do współpracy zarówno z dowolną centralą alarmową wyposażoną w wejścia typu NC, jak i w systemach automatyki jako element sterujący. Czujka S-4 spełnia wymogi Grade 2 określone przez normę EN 50131-1 oraz EN 50131-2-6

• Do montażu powierzchniowego
• Styk sabotażowy

• EAN: 5905033335134
• SKU: SHSTUDS00000044
• Kod dostawcy: S-4
• Jednostka: szt.
• Czujnik: Otwarcia
• Kolor: Biały
• Wymiary: Wymiary obudowy: 58,5 x 16,5 x 15,2 mm Wymiary podkładki dystansowej pod kontaktron: 58,5 x 16,5 x 3,3 mm Wymiary obudowy magnesu: 58,5 x 14,7 x 8,3 mm Wymiary podkładki dystansowej pod magnes: 58,5 x 14,7 x 3 mm
• Waga: 24 g
• Pozostałe parametry: Maksymalne napięcie przełączalne kontaktronu: 20 V Maksymalny prąd przełączalny: 0,02 A Wymiary obudowy: 58,5 x 16,5 x 15,2 mm Zakres temperatur pracy: -30+55 °C Maksymalna wilgotność: 93(+/-)3% Oporność przejściowa: 0,15 Ohm Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA: 360 000 Materiał stykowy: Ru (Ruten) Odległość zamknięcia styków kontaktronu: 18 mm Odległość otwarcia styków kontaktronu: 28 mm

Kontaktron z obwodem antysabotażowym S-4

Czujki magnetyczne są jednymi z podstawowych urządzeń ochrony obwodowej. Służą do zabezpieczania drzwi, okien itp., reagując na ich otwarcie. Czujka S-4 przeznaczona jest do montażu powierzchniowego poprzez przykręcenie np. na ramie okiennej czy futrynie. S-4 składa się z dwóch części, umieszczonych w estetycznych obudowach: czujnika kontaktronowego (magnetycznego) oraz magnesu. Oddalenie jednej części od drugiej powoduje rozwarcie obwodu czujnika, co sygnalizowane jest jako naruszenie. Czujka wyposażona została w styk sabotażowy oraz dodatkowy zacisk M ułatwiający montaż rezystora końca linii EOL.

S-4 jest przystosowana do współpracy zarówno z dowolną centralą alarmową wyposażoną w wejścia typu NC, jak i w systemach automatyki jako element sterujący. Czujka S-4 spełnia wymogi Grade 2 określone przez normę EN 50131-1 oraz EN 50131-2-6

• Do montażu powierzchniowego
• Styk sabotażowy
