Najpopularniejsze spoiwo lutownicze z topnikiem, do zastosowań profesjonalnych.

Charakterystyka ogólna

Spoiwo Pb60Sn40 z topnikiem SW26 zostało wyprodukowane w pierwszym wytopie cyny i ołowiu zgodnie z EN ISO 9453:2014. Zawiera kalafoniowy, halogenkowy topnik SW26. Produkt przeznaczony do profesjonalnego lutowania automatycznego i ręcznego w elektronice i elektrotechnice, gdzie nie jest wymagane spełnienie warunków dyrektywy RoHS2.

Postać produktu: drut z topnikiem

Nazwa topnika: SW26

Skład stopu [%]

• Sn: 59,50 do 60,50
• Pb: reszta
• Sb: max 0,20
• Bi: max 0,10
• Cd: max 0,002
• Cu: max 0,08
• Au: max 0,05
• In: max 0,10
• Ag: max 0,10
• Al: max 0,001
• As: max 0,03
• Fe: max 0,02
• Ni: max 0,01
• Zn: max 0,001

Charakterystyka fizyczna

• Temperatura topnienia (solidus/liquidus): 183 / 190°C
• Ciężar właściwy: 8,50 g/cm3
• Rezystywność: 0,153 μΩ•m
• Przewodność cieplna: 49 W/m•K
• Wytrzymałość na rozciąganie przy zerwaniu: 535 kgf/cm2
• Wydłużenie przy zerwaniu: 40 %
• Twardość: 16 HB
• Zalecana temperatura grota przy lutowaniu: 340 - 420°C

Topnik SW26

• oznaczenie wg DIN 8511: SW26
• oznaczenie wg ISO 9454: 1.1.2B
• oznaczenie wg J-STD-004: ROL1
• Zawartość topnika w spoiwie: 2,5 +/- 0,2 % inne do uzgodnienia
• Zawartość halogenków:
• Liczba kwasowa: 215 ±10 mg KOH/g
• Korozyjność: niekorozyjny
• Zmywalność: rozpuszczalniki organiczne np. IPA

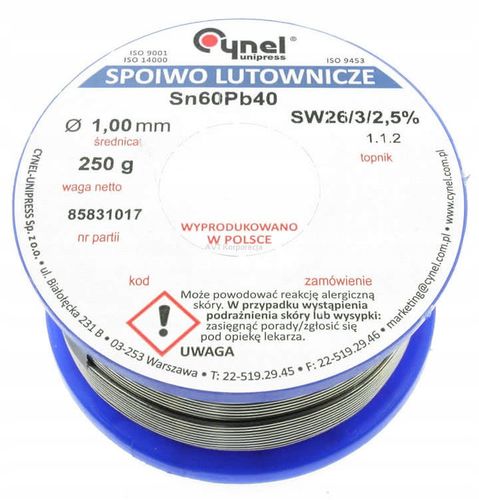

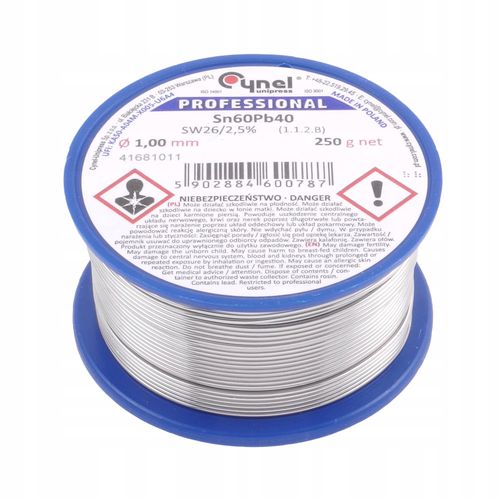

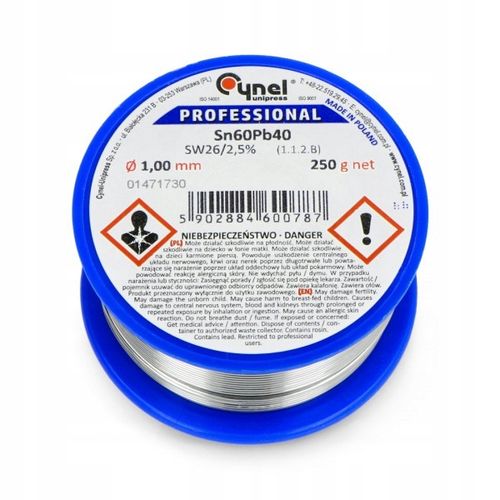

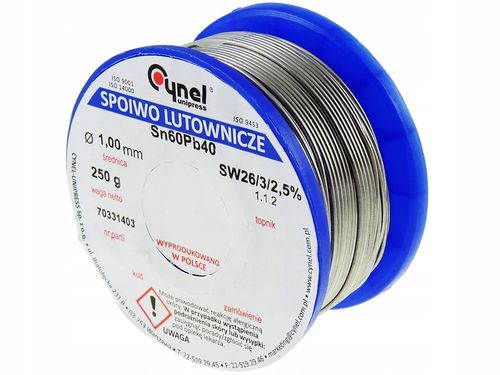

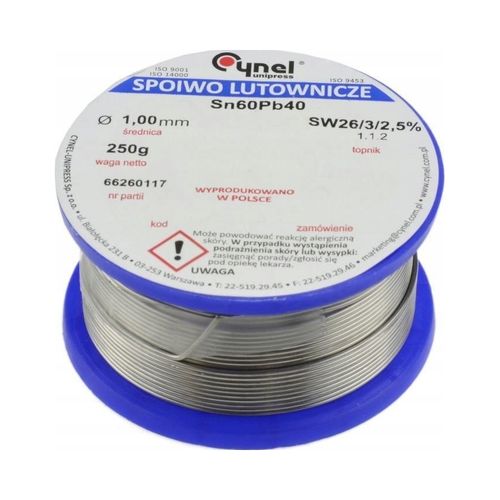

PRZYKŁADOWE ZDJĘCIA JAK WYGJĄDA SZPULA Z CYNĄ O WADZE 100g / 250g / 500g / 1000g
